Okvir vertikalnog obradnog centra XYZ linearnog puta

Pošaljite upit

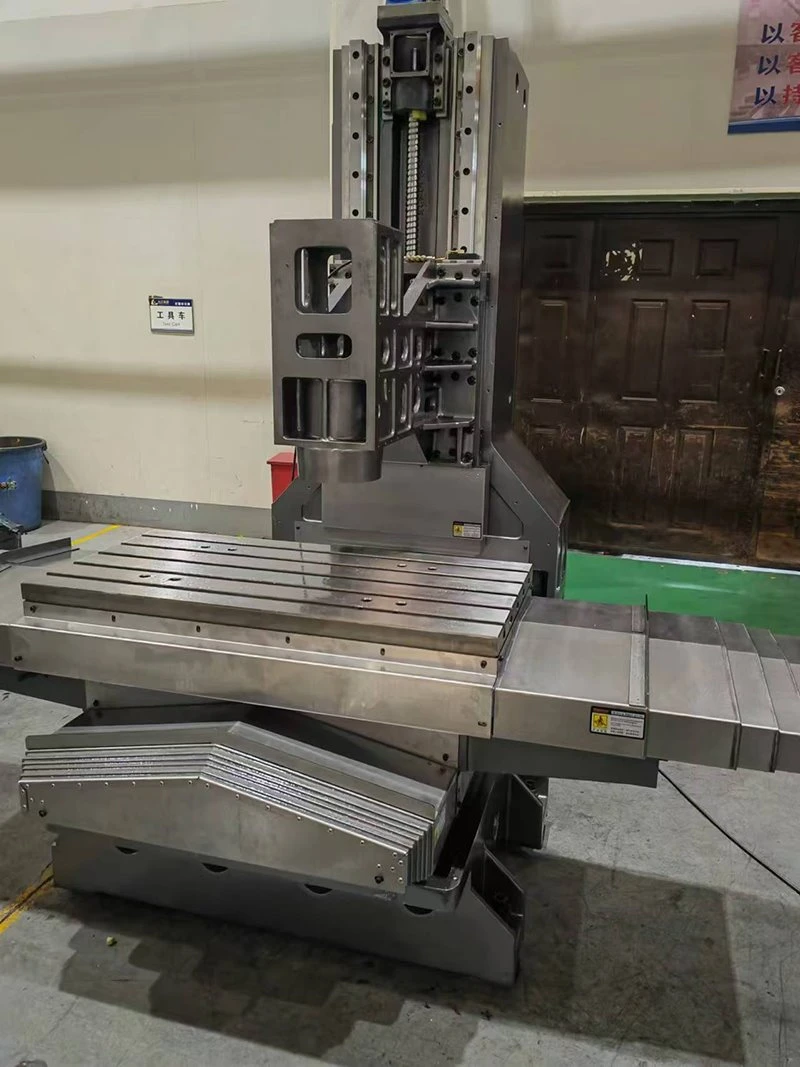

Okvir vertikalnog obradnog centra XYZ linearnog puta
Detalji
Okvir vertikalnog obradnog centra XYZ linearnog smjera, koji sadrži FEM-optimiziranu XYZ strukturu linearnog vodiča, ova mašina postiže visoku preciznost i dosljedne dugoročne-performanse za masovnu proizvodnju dijelova, uz isplativiju cijenu-u odnosu na konvencionalne dizajnerske mašine.
Klasifikacija proizvoda
XYZ Linear Way Vertikalni obradni centar
Share to
Opis

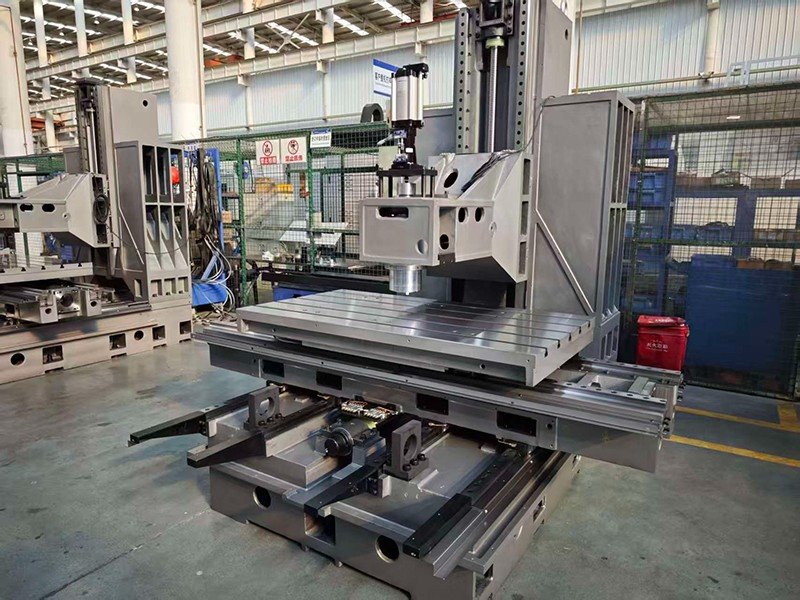

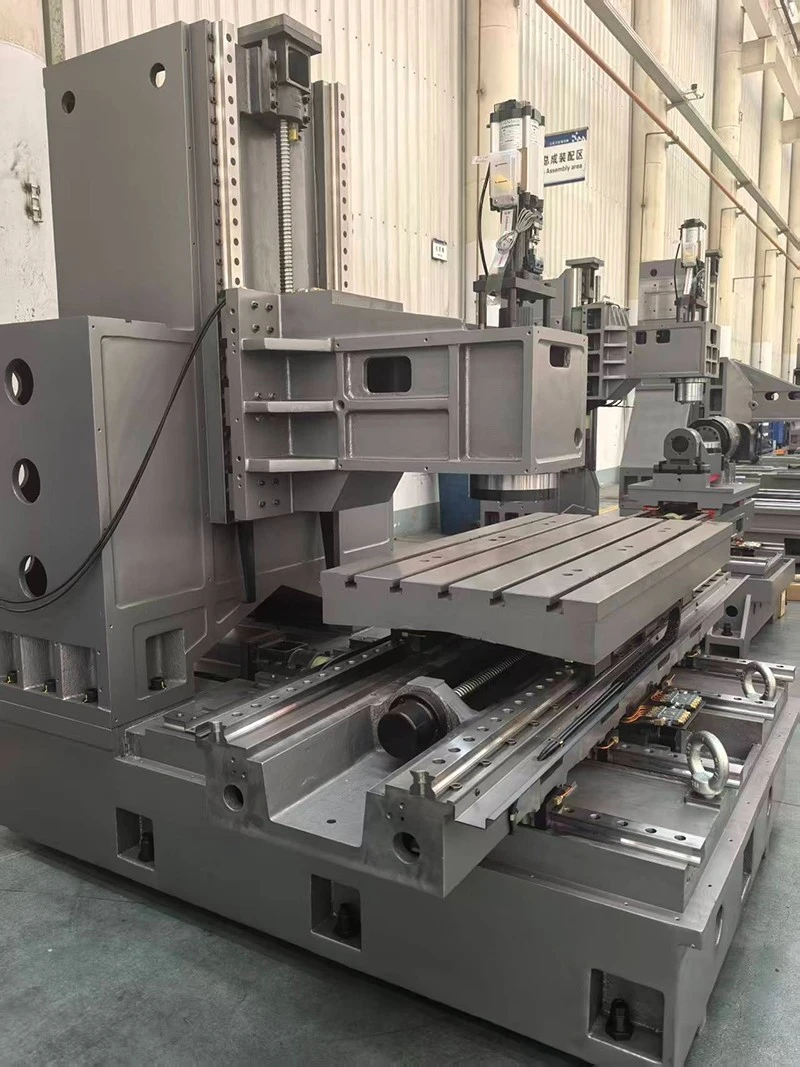

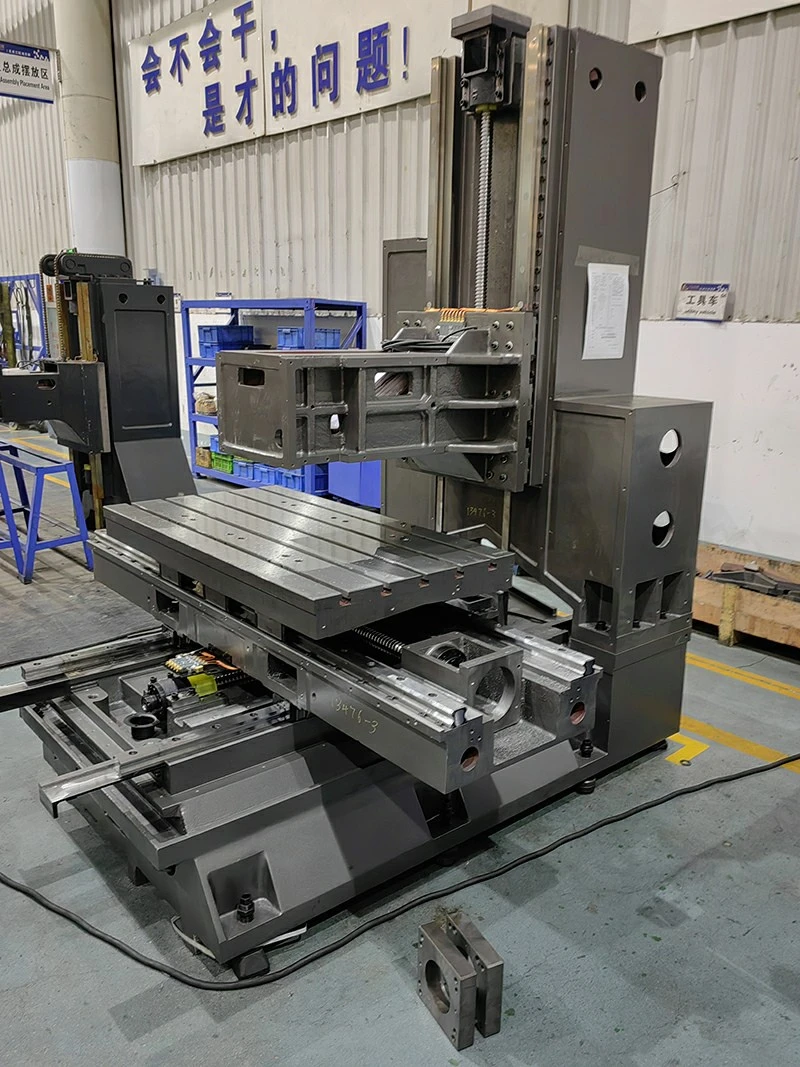

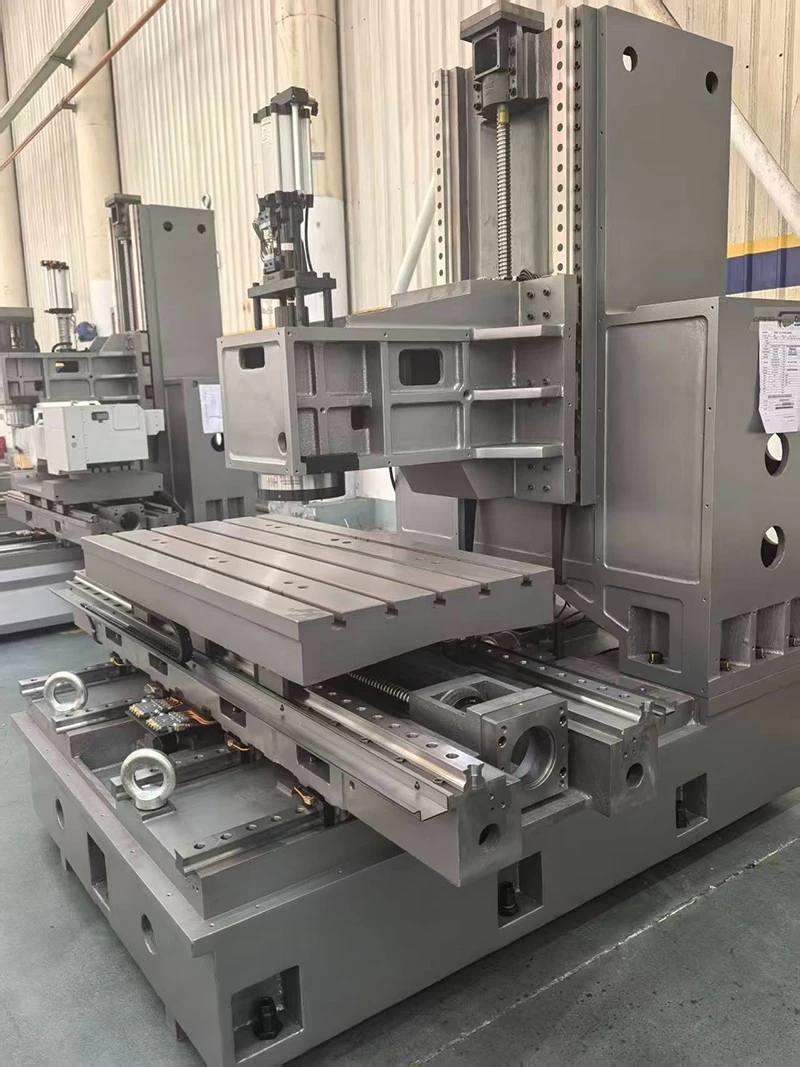

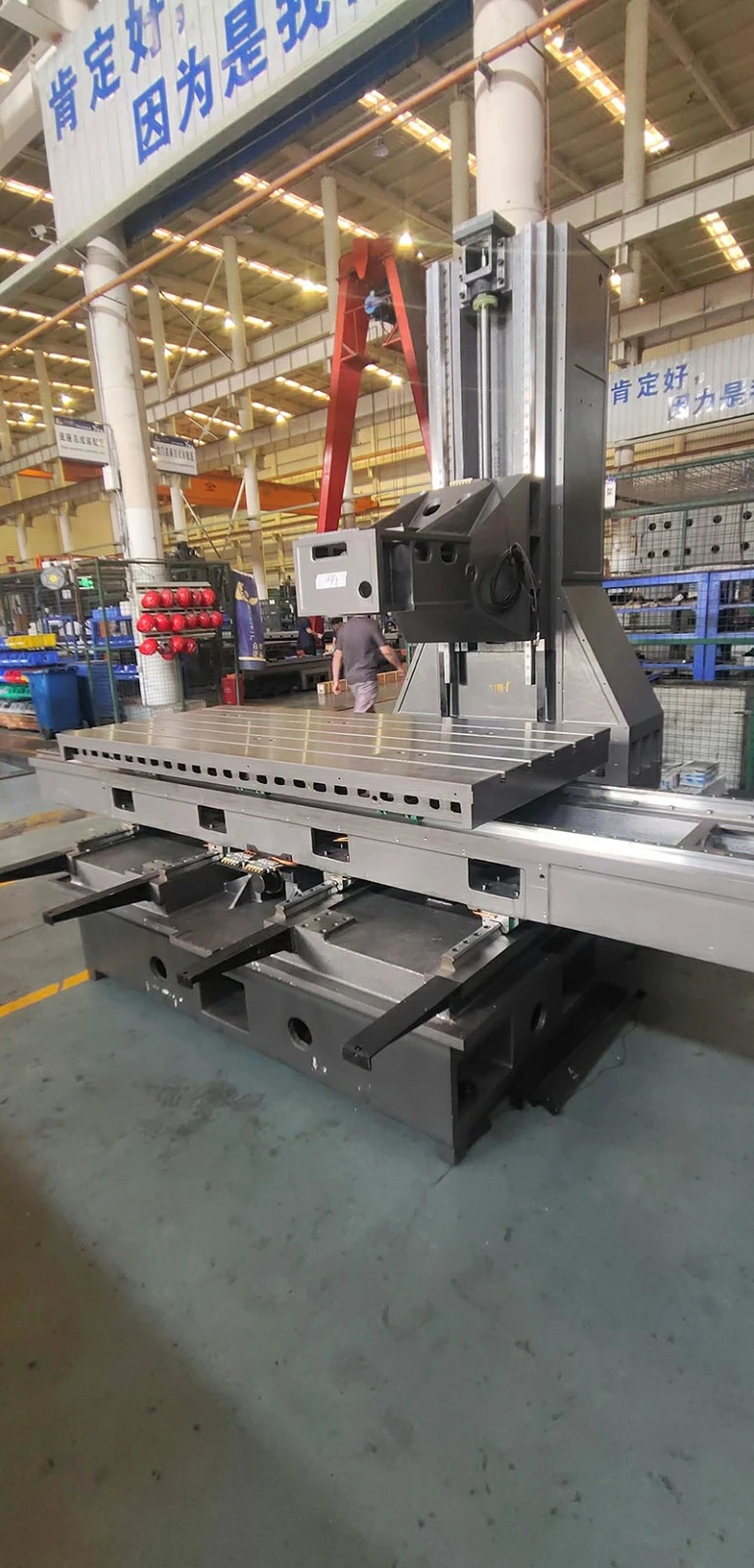

Okvir vertikalnog obradnog centra XYZ linearnog smjera, koji sadrži FEM-optimiziranu XYZ strukturu linearnog vodiča, ova mašina postiže visoku preciznost i dosljedne dugoročne-performanse za masovnu proizvodnju dijelova, uz isplativiju cijenu-u odnosu na konvencionalne dizajnerske mašine.



Prednosti mehaničkih dijelova proizlaze iz pažljivog odabira materijala i precizne obrade svake osnovne komponente.

TZLB13



Lijevanje visoke krutosti



Okviri su napravljeni od odlivaka GG30, pažljivo obrađenih kroz kalupljenje od smole i peska i drvenim uzorkom.

Najviši{0}}uvezeni osnovni dijelovi



• Kuglični vijci: Koriste se uvezeni kuglični vijci međunarodno poznatih brendova kao što su PMI, Hiwin i THK.

• Ležajevi: Koriste se uvezeni ležajevi vrhunskog{0}}brenda, kao što su FAG, NSK i NTN.

• Spojnice: Koriste se uvezene spojnice, kao što je R+W.

• Booster cilindar

Uvezeno visoko{0}}vreteno visoke preciznosti



Ponudite izbor vretena s različitim brzinama rotacije, kao što su CTS vretena, vretena sa{0}}remenskim pogonom i vretena s direktnim-pogonom, kako biste zadovoljili različite zahtjeve obrade.

Precizna vodilica



Površine za montažu linearne vodilice su fino brušene uvoznim visoko{0}}mašinama za brušenje.

Linearne vodilice tipa -i kuglastog{1}} tipa su dostupne za odabir na osnovu stvarnih zahtjeva kupaca.

Sveobuhvatna zaštita i podmazivanje



• Teleskopski zaštitni poklopac: X, Y i Z ose su opremljene teleskopskim zaštitnim poklopcima od nerđajućeg čelika brendova kao što je Keyarrow.

• Centralni automatski sistem podmazivanja: Mašina je opremljena centralnim automatskim sistemom za podmazivanje.

Sistem protivteža Z-ose



U standardnoj konfiguraciji nema sistema protivravnoteže, može se dodati ako aplikacija to zahtijeva.



Specifikacije Jedinica V6 L850A L970A{1}}II L970A-P L970A-G TZLB11 TZLB12 TZLB13 TZLB15 TZLB18 TZLB20
Kapacitet
X putovanja mm 600 800 1100 1200 1100 1200 1200 1300 1600 1800 2000
Y putovanja mm 400 550 650 700 650 700 700 800 800 900 900
Z putovanja mm 420 550 750 680 680 700 700 800 800 1000 1000
Centar vretena do kliznog staza stupa mm 456 575 722 772 722 750 785 875 875 950 950
Nos vretena do radnog stola mm 170-590 120-670 95-845 120-800 120-800 110-810 75-775 85-885 85-885 200-1200 200-1200
Radni sto
Table Size mm 420x700 500x1000 650x1200 700x1300 650x1300 1300X700 1360X710 1500X810 1700X810 2000X900 2200X900
T-utori (BR.-Veličina×Udaljenost) mm 3-18×125 5-18x90 5-18x90 5-18x120 5-18x120 5-18×120 5-18×152.5 5-18×147.5 5-18×147.5 5-18×147.5 5-18×147.5
Max. Učitaj kg 300 500 500 1000 1200 1200 1000 1200 1500 2000 2000
Vreteno
Konus vretena / Dia.   BT40/Φ120 BT40/Φ150 BT40/Φ150 BT40/Φ150 BBT40/Φ160 BT40/Φ150 BT50/Φ155 BT50/Φ155 BT50/Φ155 BT50/Φ155 BT50/Φ155
Max. Brzina rpm 12000 8000 8000 8000 8000 8000 8000 8000 8000 8000 8000
Preporučena snaga motora vretena Kw 5.5/7.5 7.5/11 7.5/11 7.5/11 7.5/11 7.5/11 15/18.5 15/18.5 15/18.5 15/18.5 15/18.5
Hranjenje
X kuglični vijak mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 55/12 50/10 50/10
Y kuglični vijak mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 50/10 50/10 50/10
Z kuglični vijak mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 50/10 50/10 50/10
X vodič mm 30 35 45 45 45 45 45 45 45 45 45
Y vodič mm 30 45 45 45 45 35 45 45 45 45 45
Z vodič mm 35 45 45 45 45 45 45 45 45 45 45
X/Y/Z Brza brzina m/min 48/48/48 48/48/48 24/24/24 24/24/24 20/20/20 24/24/16 24/24/16 24/24/16 24/24/16 20/20/16 20/20/16
X pogon   direktno direktno direktno direktno direktno direktno direktno direktno direktno direktno direktno
Y drive   direktno direktno direktno direktno direktno direktno direktno direktno direktno direktno direktno
Z pogon   direktno direktno direktno direktno direktno direktno direktno direktno direktno direktno direktno
Preporučeni obrtni moment motora X/Y/Z NM 12/12/22 16/16/22 20/20/20 20/20/20 20/20/20 22/22/22 24/26/30 28/32/36 28/32/36 28/32/36 28/32/36
Ostalo
Težina mašine kg 2500 3500 4200 4500 5200 6300 5200 6400 6600 8000 8200
Z cpunter balans   br br br br br br br br br Da Da
